引言

燒成系統漏風分為內漏風和外漏風，是制約預分解窯系統功效發揮的重要因素。漏風嚴重影響系統運行工況，熟料煤電消耗升高，嚴重時會造成熟料產質量下降，同時漏風也造成預熱器系統結皮，嚴重時結皮料會垮落堵塞系統。某公司一條2 500 t/d水泥生產線經過10多年的運行，預熱器人孔門、翻板閥、窯尾煙室清灰孔、窯門等部位存在變形漏風情況，維護量大，系統運行能耗高，2017年熟料標準煤耗高達116 kg/t。針對該問題，公司對漏風問題采取了系列措施，取得了較好的效果。

系統漏風嚴重，煤耗高；煙室、分解爐及各級下料管結皮嚴重；系統密封不嚴出現熱工波動，正壓時噴灰，存在安全風險。

2.1 預熱器人孔門漏風的治理

預熱器人孔門自建線投產后未進行過更換，長期高溫腐蝕變形嚴重，正常生產時只能靠現場人員用石棉繩和火泥對漏風點進行封堵，待火泥烘干后形成裂縫、脫落，漏風依然存在，治理難度較大，長期存在的漏風現象無法根除。選用鑄造件人孔門密封裝置（見圖1），將系統內的人孔門進行統一更換。鑄造人孔門加工精度高、不易變形、操作方便，在活動門上鑄有凹槽，在凹槽內用石棉繩填充，壓緊后密封效果好，不漏風，開關靈活。

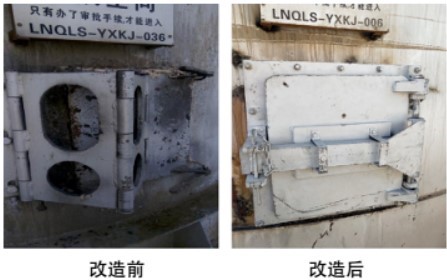

圖1 預熱器人孔門的替換

2.2 翻板閥漏風的治理

預熱器各級翻板閥為老式的重錘式閥板，經長期的高溫運行變形較為嚴重，存在關不嚴、鎖不住問題，存在卡頓、閥板鎖風不嚴、物料分散不均且存在嚴重的內漏風現象，熱交換不充分，廢氣溫度高，下料管結皮嚴重。針對以上情況；一是采用微動鎖風閥對各級下料管老式重錘翻板閥進行整體更換；二是用高溫氈制作密封圈安裝于各級翻板閥軸頭，解決翻板閥軸頭漏風；三是用扁鐵制作帶有張緊的“O”形圈，安裝在各級下料管法蘭連接處，內部加上密封膠與盤根張緊后解決法蘭盤漏風。改造后的效果見圖2。

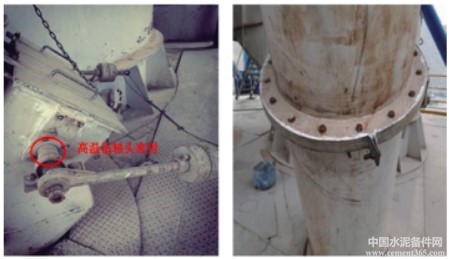

圖2 翻板閥漏風的治理

2.3 煙室清灰孔漏風治理

煙室清灰孔在高溫下變形嚴重，開關不靈活，日常采用石棉繩、高溫巖棉及耐火泥進行密封，效果差，出現正壓時噴灰嚴重。將方形檢查門改成圓形門，采用直徑300 mm×10 mm×100 mm無縫管焊接在原有清灰孔處，并利用車床對外側管口進行平整度加工，確保管口平面度；采用厚度30 mm鋼板切割成直徑330 mm圓形，利用車床在鋼板上車寬20 mm、深10 mm、直徑310 mm的凹槽，利用螺栓及套筒制作連接軸并加工壓桿，制作清灰孔蓋；采用偏心輪原理制作手動壓緊桿。安裝好后在凹槽內填充石棉繩，蓋子壓緊后密封效果好，不漏風、不漏灰，見圖3。

圖3 煙室清灰孔漏風治理

2.4 窯門漏風的治理

公司原窯門為上軌道懸掛式窯門，軌道因高溫而變形，加之滾輪磨損等造成窯門開關困難，每次開關窯門需要吊車和手拉葫蘆配合才能完成。窯門變形后密封效果差，與窯門罩貼合不嚴密，漏風嚴重。針對窯門漏風、漏料及開關不方便等問題，公司選擇新型嵌入式窯門進行改造，與窯門罩合頁式固定，采用50 mm厚耐熱鋼板制成，窯門澆注料施工時采用納米隔熱材料作為隔熱層，降低窯門散熱量。安裝后窯門與窯門罩貼合緊密（見圖4），有效杜絕了漏風、漏料問題，同時開關方便，正常情況下兩個人就能完成開關工作，無需吊車等配合，有效杜絕了以往開關窯門時存在的安全隱患。

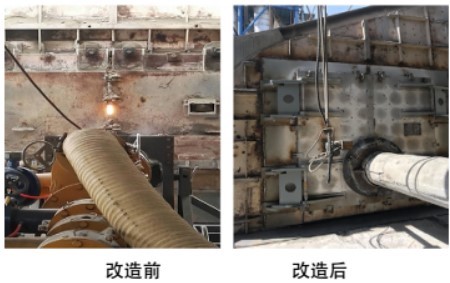

圖4 窯門漏風的治理

2.5 掛片螺栓孔漏風的治理

公司將制作的“U”形密封裝置焊接在筒壁上，將螺栓孔包裹，利用澆注料進行填充，徹底解決了預熱器各級掛片螺栓孔的漏風問題（見圖5）。

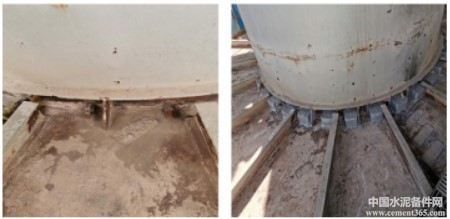

圖5 掛片螺栓孔漏風的治理

“跑冒滴漏”治理是水泥企業管理的一個持之以恒的工作，而系統漏風治理難度較大、反復性強，漏風會給系統高效運行帶來影響，增加企業運行成本。該公司對漏風點采取的治理措施，取得了一定的效果：

（1）煙氣檢測分解爐出口的氧含量與高溫風機進口氧含量差值≤0.3%。

（2）2017年水泥窯日平均產量2 898 t，熟料標準煤耗116 kg/t；2020年上半年，水泥窯日平均產量3 020 t，熟料標準煤耗113.27 kg/t。

（3）檢查煙室、分解爐錐部，無結皮；日常通過紅外成像儀對煙室、分解爐、下料管道進行外表面溫度成像檢測，溫度均勻，溫差較小，說明結皮得到了有效控制。
