引言

某公司3200t/d熟料生產線2019年12月底正常生產，熟料質量良好。2019年12月31日～2020年1月2日，熟料強度監測連續3天低于正常值3～4 MPa；熟料外觀光澤很弱；敲開熟料，其內部呈現黃心料（見圖1）。本文對本次熟料黃心事故的原因進行分析。

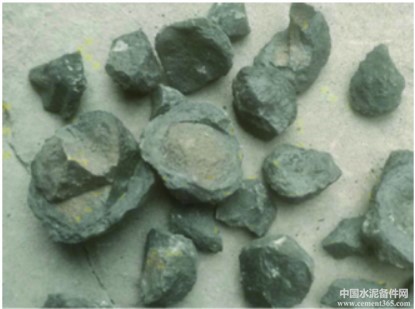

圖1 熟料內部發黃

2019年12月26日，燒成系統檢修后點火生產，一切正常。12月31日1月2日連續3天檢測強度均下降3～4 MPa，熟料外觀無光澤，內部黃心，有的致密，有的疏松（見圖1）。

致密性黃心料外殼的顏色與正常熟料相似，結粒較大，砸開熟料球，核心呈大小不等的黃心，它是在還原氣氛或煤粉直接還原作用下，氧化鐵還原致使熟料顏色發黃，當冷卻時，熟料表層因再氧化而發黑。疏松性黃心料后期強度明顯降低，它是在窯頭溫度低、窯尾存在還原氣氛下產生的。

由此看來，該公司出現熟料黃心事故，是窯內存在還原氣氛造成的。窯內存在還原氣氛，一般來講，有如下原因：（1）風、煤、料配合不好（包括生料喂料量大、煤粉用量大、各種原因導致的用風不足）；（2）燃燒器位置調整不當；（3）煤的燃燒性變差；（4）入窯生料質量變化（比如Fe2O3含量突然增加得多，硫堿比過高引而結皮、結圈致使通風不良）；（5）煤粉充分燃燒的條件變差（比如冷卻機控制不當造成二次風溫過低，燃燒器噴嘴變形等）。

12月26日～30日，燒成系統一切正常，熟料質量無異常。12月31日，突發熟料黃心事故。據此，可排除以上前4個原因，我們把問題查找的落腳點放在煤粉充分燃燒條件變差上。

查看二次風溫，不算過低；觀看窯內火焰，發現火焰形狀不規則，火力剛度不夠，發散無力；外風使用壓力70kPa，內風使用壓力32kPa，通過多次調節內外用風比例, 火焰形狀、剛度無明顯變化。

查看燃燒器運行記錄：2019年12月14日03∶20，羅茨風機2602變頻器損壞，更換備用2653羅茨風機使用約16h；12月21日停窯發現外風噴嘴有一個孔堵塞，已經清理；12月26日點火運行正常；12月31日發現熟料強度突然降低。

據此，我們推斷燃燒器存在故障，于是停窯對燃燒器進行檢查，發現4個煤管外風噴嘴堵塞（見圖2）。4個噴嘴堵塞，外風卷吸二次風的能力變弱，穩固火焰形狀能力變差，煤粉不充分燃燒引發窯內還原氣氛。

圖2 外風噴嘴堵塞

（1）清理燃燒器外風噴嘴。清理時，發現煤管外風進口管道附著有較多消音棉。

（2）根除外風噴嘴被堵的起因。拆解2653羅茨風機，發現其出口消音部位沒有鋼絲篩網，內部消音棉已經不在。我們將羅茨風機出風口消音器結構改成鋼管直連外部包裹消音棉。

清理燃燒器外風噴嘴改進消音器結構后再次點火升溫，火焰不散，剛度有力，熟料強度恢復正常，熟料無黃心。熟料黃心，根本原因在于窯內的還原氣氛濃，引發還原氣氛的原因很多，關鍵在于能否根據生產實際，認真分析，逐一排查，找準原因，盡快排出，以便少走彎路，減少不必要的損失。

取消羅茨風機出口消音棉后，噪音雖然通過外包消音棉有所緩解，但不夠理想。考察其他單位處理方案后，我們計劃在設備檢修時把消音棉更換為帶棕網的消聲結構。

作者：駱科吉，禹元，李禮，駱彬，吳建虎

來源：《四川省仁壽縣汪洋建寶水泥有限公司》

微信公眾號：備件網（關注查詢更多資訊）

（本文來源網絡，若涉及版權問題，請作者來電或來函聯系！）
